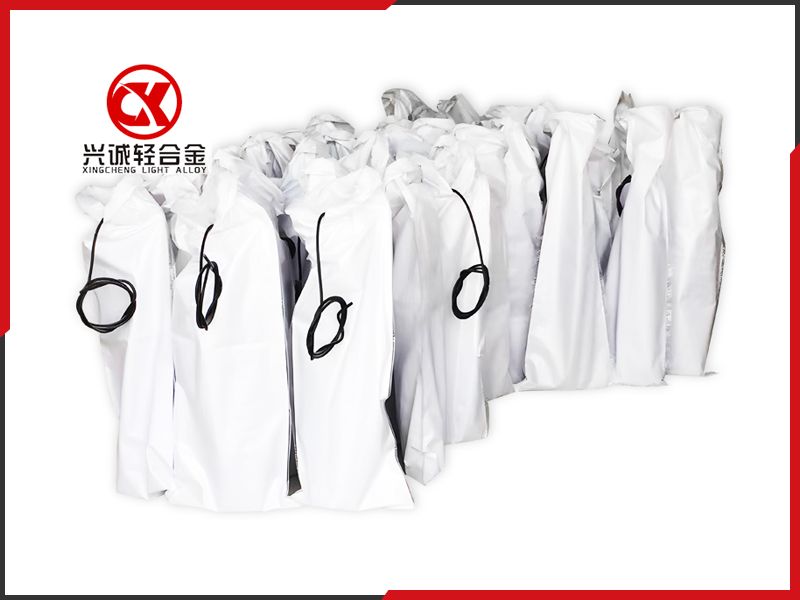

主要用途 镁合金牺牲阳极(镁阳极)适用于地下及淡水中的输油、输气、供排水管线、地下电缆、化工、通讯、港湾、船舶、水库闸门等工程的防腐保护。 执行标准:GB/T 17731-2009化学成分埋地管线/储罐外壁及地下金属结构常用牺牲阳极(镁阳极)型号规格电化学性能阳极(镁阳极)安装方式1阳极地床构造 为保证牺牲阳极(镁阳极)在土壤中性能稳定,阳极四周要填充适当的化学填包料,阳极与土壤相邻为阳极与填料相邻,改善了阳极的工作环境;降低阳极接地电阻,增加阳极输出电流;填料的化学成份有利阳极产物的溶解,不结痂,减少不必要的阳极极化;维持阳极地床长期湿润。对化学填包料的基本要求有: 电阻率低,渗透性好,不易流失;保湿性好。牺牲阳极填包料有用袋装和现场钻孔中填装两种方法,注意袋装的袋子*是天然纤维织品,严禁使用化纤织物。现场钻孔填装效果虽好,但填料用量要大,稍不注意容易把土粒带入填料中,影响填包的质量,填包料的厚度应在各个方向均保持5~10cm。常用填包料配方见附表:2阳极地床的布置 牺牲阳极的分布可采用单支或集中成组两种方式,阳极埋设分为立式,水平式两种,埋设方向有轴向和径向。阳极埋设位置一般距管道外壁3~5m,*小不宜小于0.3m,埋设深度以阳极顶部距地面不宜小于1m为宜,对于北方地区,*在冻土层以下。成组埋设时,阳极间距2~3m为宜。在地下水位低于3m的干燥地带,牺牲阳极应加深埋设,对河流、湖泊地带,牺牲阳极应尽可能埋设在河床(湖底)的*部位以防洪水冲涮和挖泥清淤时损坏。在城市和管网区使用牺牲阳极时,要注意阳极和被保护构筑物之间不应有其它构筑物,如电缆、水、汽、管道等。 牺牲阳极(镁阳极)组在管道上的间距,对于长输管道为1~2组/km,对于城市管道及站内管网以200~300组为宜。3附表
去耦装置—固态去耦合器 主要用途:能有效解决线路的故障接地短路电流、高压线路上遭雷击的接地引入电流、电气化铁路运行时产生的杂散电流。其它电磁振荡引起的管道上产生的杂散电流,只要接地良好,本产品可有效防护由以上情况产生的过电压或过电流对管道*运行,及对管道阴极保护的影响,防止管道因电磁干扰而加速腐蚀,以及高电压电流对人员的*威胁,对管道设备起到有效的保护作用。工作原理 采用整流装置对交直流干扰进行电流泄放和电压*,采用压敏电阻型电涌保护器的快速响应特性和火花间隙型电涌保护器的大电流耐受特性和低残压特性对直击雷和感应雷进行排流和电压*,各器件之间采用特殊的智能能量配合方式,保证交直流干扰和直击雷、感应雷干扰之间的智能切换、有效动作和能量配合。 1、火花间隙、防电涌模块进行能量配合,当有短时大电流时,浪涌保护器先动作,25ns后火花间隙动作,导通后的电压为50V,火花间隙的*大放电电流为50kA(10/350μs为直击雷波形),有效的降低直击雷、感应雷等强电流冲击对管道的影响。 2、当有长时小电流干扰时,箝位模块动作,将管道电位*在-2.0~+2V(可调,根据实际情况,结合我们的实际经验,建议在出厂时调低+2v的阀值电压,以达到更好的防护效果)之间,以确保管道免受杂散电流防腐,和阴极保护效果不受电磁干扰的影响。 3、箝位模块、交流去耦、防电涌模块进行能量配合,在有长时小电流时,箝位模块动作,在有短时大电流冲击时,智能切换到防电涌模块和火花间隙配合动作,泄放大电流。通过器件间的能量配合,可排除各种电磁干扰对管道阴极保护系统的影响。 4、接地、任何排流设备只是一个中间环节,排流效果的优劣,除了选择可靠的排流设备外,接地电阻的控制与接地材料的选择也十分重要,只有排流设备选择得当,接地效果良好,才能更好的解决各种干扰引起的问题,建议在有交流干扰的环境中应慎重使用镁阳极,镁阳极在交流干扰环境下有可能引起极性逆变,在高温环境下应慎用锌阳极,锌阳极在高温环境下也可能引起极性逆变,请慎重选用.
详细说明 适于现场使用。主要用于测定地下金属管道的自然电位及阴极保护电位,测定土壤中的杂散电流,也可用于测定电缆金属护套及混凝土中钢筋的电位。该电极在土质较粘的地方,可作外加电流阴极保护体系中的控制电位用参比电极。可在各类土壤及淡水中应用。该产品的结构性能 1电极体积小,携带方便。腔体由透明有机玻璃或ABS管构成,便于观察内部硫酸铜溶液的饱和度。 2电极电位稳定,电极不易极化。 3电极寿命长,电极帽与电极腔体用螺口连接,灌装溶液方便。一次灌液可使用一年以上。 4电极结构牢固,接头耐腐蚀,微孔膜渗漏速度合宜,无可见液流,可置于衣袋中。参比电极的应用 1精确监测阴极保护状态。用于牺牲阳极保护的电位测量; 2在外加电流阴极保护系统中,作自动控制的稳定信号源,适用于埋地管道及地下金属构筑物的阴极保护工程; 3可埋设在需要监测而又不能进入的位置.如:大型容器底中心位置;地下燃料库与化学贮罐之间不能接近的位置;城市路面底下的管网等.可在工程施工期间预先埋设,长期使用。; 4管道阴极保护的遥测信号源。产品参数
主要用途 镁合金牺牲阳极(镁阳极)适用于地下及淡水中的输油、输气、供排水管线、地下电缆、化工、通讯、港湾、船舶、水库闸门等工程的防腐保护。 执行标准:GB/T 17731-2009化学成分埋地管线/储罐外壁及地下金属结构常用牺牲阳极(镁阳极)型号规格电化学性能阳极(镁阳极)安装方式1阳极地床构造 为保证牺牲阳极(镁阳极)在土壤中性能稳定,阳极四周要填充适当的化学填包料,阳极与土壤相邻为阳极与填料相邻,改善了阳极的工作环境;降低阳极接地电阻,增加阳极输出电流;填料的化学成份有利阳极产物的溶解,不结痂,减少不必要的阳极极化;维持阳极地床长期湿润。对化学填包料的基本要求有: 电阻率低,渗透性好,不易流失;保湿性好。牺牲阳极填包料有用袋装和现场钻孔中填装两种方法,注意袋装的袋子*是天然纤维织品,严禁使用化纤织物。现场钻孔填装效果虽好,但填料用量要大,稍不注意容易把土粒带入填料中,影响填包的质量,填包料的厚度应在各个方向均保持5~10cm。常用填包料配方见附表:2阳极地床的布置 牺牲阳极的分布可采用单支或集中成组两种方式,阳极埋设分为立式,水平式两种,埋设方向有轴向和径向。阳极埋设位置一般距管道外壁3~5m,*小不宜小于0.3m,埋设深度以阳极顶部距地面不宜小于1m为宜,对于北方地区,*在冻土层以下。成组埋设时,阳极间距2~3m为宜。在地下水位低于3m的干燥地带,牺牲阳极应加深埋设,对河流、湖泊地带,牺牲阳极应尽可能埋设在河床(湖底)的*部位以防洪水冲涮和挖泥清淤时损坏。在城市和管网区使用牺牲阳极时,要注意阳极和被保护构筑物之间不应有其它构筑物,如电缆、水、汽、管道等。 牺牲阳极(镁阳极)组在管道上的间距,对于长输管道为1~2组/km,对于城市管道及站内管网以200~300组为宜。3附表
