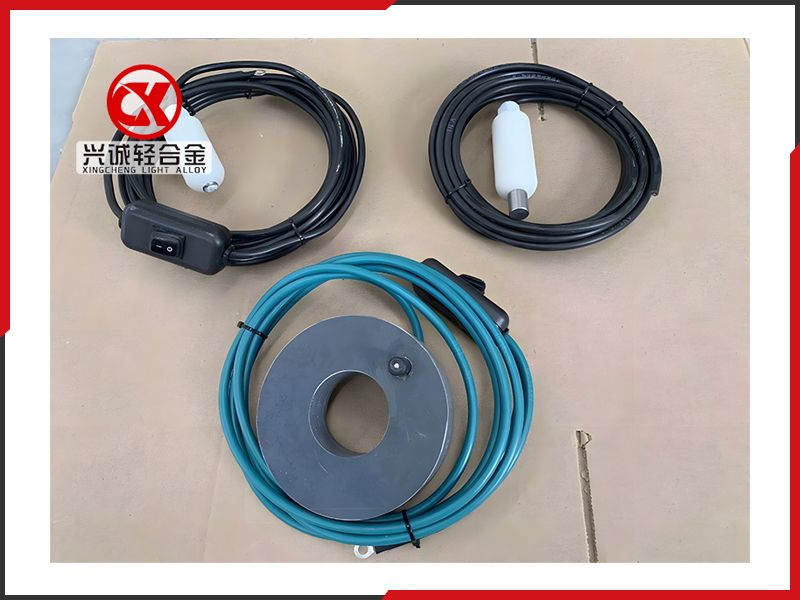

产品介绍 阴极保护测试片也叫检查片,它是由1片或1组(3片或者6片)与管道材质相同,并且按照一定的规则沿管道埋设的钢制试片,其中一组与管道相连,一组不与管道相连,用以检测管道的腐蚀程度和腐蚀速率,借以判断管道的保护程度,阴极保护试片是在测试位置代表管道的金属试片,用于阴极保护测试。 作用:为了定量测量阴极保护效果,而在管道沿线典型地段埋设的与被保护管道相同材质的钢质试片。 检查片一般成对埋设,一片与管道相连(施加电保护),另一片不相连。经一定时间后开挖、称重、计算保护度。 式中 G1——无电保护检查片的失重,g; S1——无电保护护检查片的面积,cm2; G2——有电保护检查片的失重,g; S2——有电保护检查片的面积,cm2。 钢试片的大小为:100mm×50mm×5mm。称重精度为0.01g。试片要经有机溶剂脱脂,酸洗除锈和去除轧制氧化皮。吹干干燥24小时后才能精确称重。并用沥青或石蜡将检查片上编号和准测试都位涂敷覆盖,严格计算暴露面积。 检查片常规测试周期不得小于一年。推荐为1、2、5、10、20年。 检查片之间相距300mm。在杂散电流干扰区,应把检查片埋在直流杂散电流从管道流出的地点。
产品介绍 阴极保护测试片也叫检查片,它是由1片或1组(3片或者6片)与管道材质相同,并且按照一定的规则沿管道埋设的钢制试片,其中一组与管道相连,一组不与管道相连,用以检测管道的腐蚀程度和腐蚀速率,借以判断管道的保护程度,阴极保护试片是在测试位置代表管道的金属试片,用于阴极保护测试。 作用:为了定量测量阴极保护效果,而在管道沿线典型地段埋设的与被保护管道相同材质的钢质试片。 检查片一般成对埋设,一片与管道相连(施加电保护),另一片不相连。经一定时间后开挖、称重、计算保护度。 式中 G1——无电保护检查片的失重,g; S1——无电保护护检查片的面积,cm2; G2——有电保护检查片的失重,g; S2——有电保护检查片的面积,cm2。 钢试片的大小为:100mm×50mm×5mm。称重精度为0.01g。试片要经有机溶剂脱脂,酸洗除锈和去除轧制氧化皮。吹干干燥24小时后才能精确称重。并用沥青或石蜡将检查片上编号和准测试都位涂敷覆盖,严格计算暴露面积。 检查片常规测试周期不得小于一年。推荐为1、2、5、10、20年。 检查片之间相距300mm。在杂散电流干扰区,应把检查片埋在直流杂散电流从管道流出的地点。

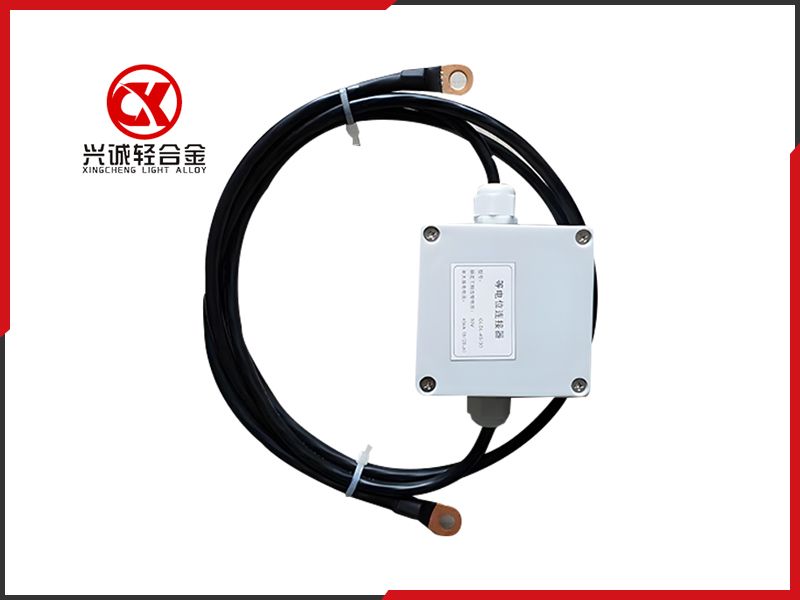

产品用途简介 等地电位连接器专用于不同接地体间的连接,其作用是消除不同接地体之间的电压差,消除地电位反击或不同接地体间反击给设备所带来的损害。连接方式 将连接片焊接在绝缘接头两端合适的位置,用连接螺栓将等电位连接器和连接片压接。技术规格 工作原理外形尺寸 产品主体尺寸为80*55*20,标准产品为一边各带1.5米电缆,电缆总长可根据用户需求定制 等电位连接器是用于工作接地、保护接地、防雷接地等接地线相连之间的专用防雷接地产品,在正常工作情况下,等电位连接器呈开路状态,从而隔离了不同接地线之间的相互干扰。在感应雷或其它干扰脉冲到来时,能在极短的时间内导通,在两个不同接地线之间形成等电位连接。
产品用途简介 等地电位连接器专用于不同接地体间的连接,其作用是消除不同接地体之间的电压差,消除地电位反击或不同接地体间反击给设备所带来的损害。连接方式 将连接片焊接在绝缘接头两端合适的位置,用连接螺栓将等电位连接器和连接片压接。技术规格 工作原理外形尺寸 产品主体尺寸为80*55*20,标准产品为一边各带1.5米电缆,电缆总长可根据用户需求定制 等电位连接器是用于工作接地、保护接地、防雷接地等接地线相连之间的专用防雷接地产品,在正常工作情况下,等电位连接器呈开路状态,从而隔离了不同接地线之间的相互干扰。在感应雷或其它干扰脉冲到来时,能在极短的时间内导通,在两个不同接地线之间形成等电位连接。

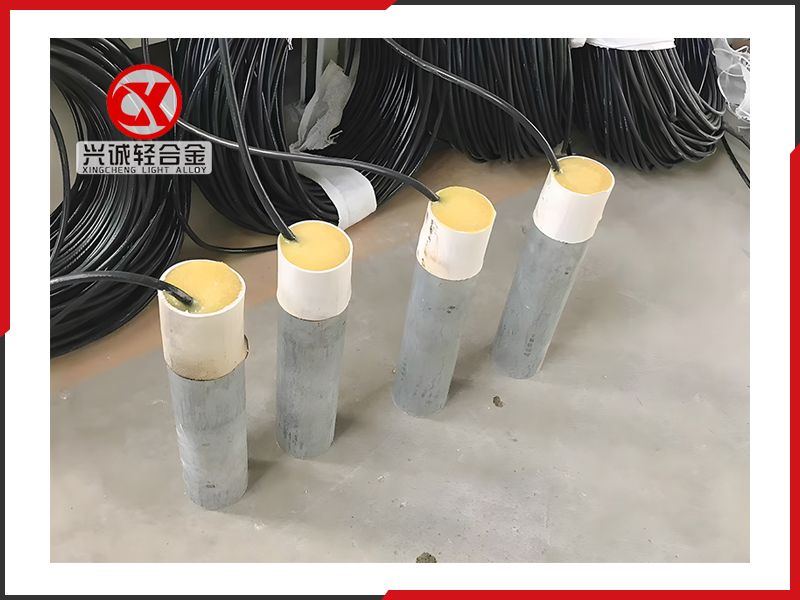

锌参比电极用途 1监测阴极保护状态。用作牺牲阳极保护的电位测量,保护电位在0V ~ +0.25V之间。 2在外加电流阴极保护系统中,作自动控制的稳定信号源。适用于埋地管道及地下金属构筑物的阴极保护工程。 3可埋设在需要监测而又不能进入的位置,如:大型容器底部*位置、地下燃料库、化学贮罐之间不能接近的位置;城市路面底下的管网等,可在工程施工期间预先埋设,长期使用。4.管道阴极保护的遥测信号源。一、简介 参比电极是阴极保护系统中重要的组成部分之一。它即可用来测量被保护构筑物的电位,又可作为恒电位仪自动控制的信号源。常用的埋地用长寿命参比电极有Cu/CuSO4参比电极和锌参比电极,锌参比电极由于其抗压的特点,在一些陶瓷罐硫酸铜参比无法使用的地方显出其优势。但同时锌参比电极的电位稳定性不如硫酸铜参比电*,所以建议两者配合使用。二、安装指导 1埋设位置:一般将电极埋在被保护金属结构物附近,置于地下足够深(一般1米左右)的土壤中,处于*湿润的环境。地下水位高的地区将电极埋在高于地下水位20厘米以上的土壤中,冻土地区应埋在冻土层以下。 2埋地方法: 1)将参比电极浸泡在适量的蒸馏水或清洁淡水中不少于2小时。 2)将埋有电极的回填料袋,埋入预先挖好的埋设坑中,并将周围土壤压实,随后向埋设地点浇灌适量的淡水,以改善电极连接状态。 3)将电极导线接入测量回路即可使用。三、注意事项 1电极搬运时要小心轻放,以免摔碎,震裂电极,不许扯拉电缆线作搬运工具。 2电极在埋设以前应置放于阴凉干燥处,避免阳光爆晒和雨淋。 3避免与其它化学药品放在一起。 4在整个搬运和安装过程中,防止划破电缆线绝缘层。高纯锌参比电极主要技术指标
