    KR2型极化探头（参比电极的换代产品）随着管道防腐层技术的进步（如3PE、环氧粉末等的广泛使用），管道上的“漏点”越来越少，这使得基于“漏点”使用传统参比电极来测量管道电位的方法变得越来越困难。同时由于杂散电流干扰和IR降的存在，传统参比电极法也会产生许多异常和错误。目前，国外通常是使用一种称之为“极化探头”的装置来解决这个问题。极化探头是传统参比电极的换代产品。我公司经过不懈的研发，在国内率先批量生产了技术产品—KR2型极化探头。KR2是由铜—硫酸铜参比电极和与之围绕的环型钢盘及盐桥组成，钢盘通常与管道同材质，上面焊有两根导线，一根通过测试桩与被测管道连接并引入极化。另一根与参比电极构成测量系统。这种结构使测量通道的电阻压降减至小并有效地屏蔽了外界电流的干扰，使得在杂散干扰区或较少漏点的管段上十分困难的管道电位测量变得简单、平滑、可靠、真实。部分KR2还带有一个不通电的钢环，与参比电极组合可方便的测量自然电位。与国外同类产品比较，KR2型具有结构新颖、稳定性好、坚固可靠、使用寿命长、便于携带和在工程现场应用等优点并以我国土壤阴极保护工程上常用的CSE（铜/硫酸铜参比电极）来测量和标注参比电位（进口极化探头常用SCE），因而是更适合我国国情的新一代参比电极。使用说明：1、 使用前先露出底部的多孔陶瓷。2、 然后在水中（推荐用蒸馏水）浸泡24小时以上。3、 测量时可在电极周围浇适量清水。                                  4、 稍微用力按压务使钢环和盐桥孔与地面充分接触。5、 红线为参比线，接电位检测仪表正端。绿线为测量线接电位检测仪表负端。黄线为极化线与管道货罐体相接。可测“断电电位”。6、 测量完毕将电极整理干净后仍用胶带封好备用。7、 也可直接埋地做抗干扰长效参比电极使用，此时需配填包料，配方与长效硫酸铜参比电极相同。

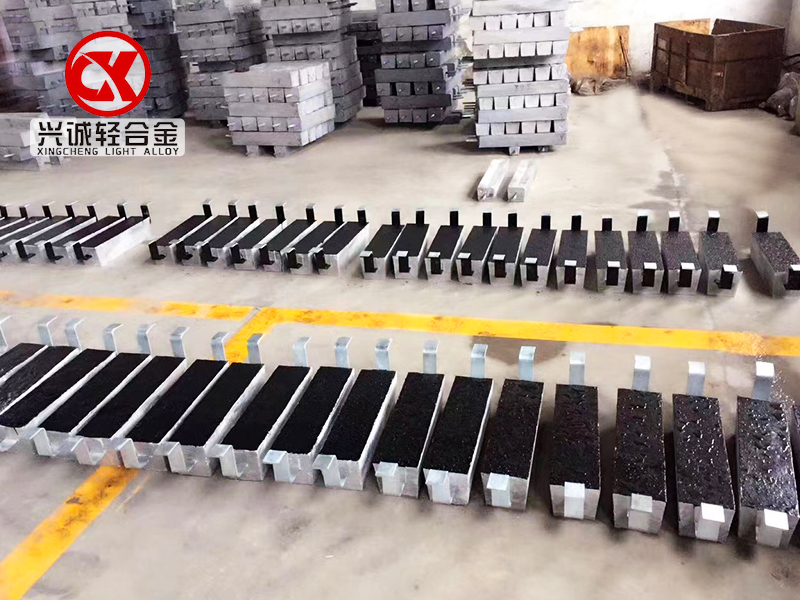

　　普通铝牺牲阳极　　Ordinary aluminum sacrifice anode　　1、产品介绍Product introduction　　我公司按照GB/T 4948-2002研发生产的铝合金牺牲阳极(简称：铝阳极)适于海水介质中的船舶、机械设备、压载水舱、储罐内壁、滨海设施、海底管道、码头钢桩、海洋平台、电缆等设施金属防腐蚀的阴极保护。　　The aluminum alloy sacrifice anode (aluminum anode for short) developed and produced by our company according to GB/T 4948-2002 is suitable for cathodic protection of metal corrosion in ships, machinery and equipment, ballast water tanks, inner wall of storage tanks, coastal facilities, submarine pipelines, wharf steel piles, offshore platforms, cables and other facilities in seawater medium.　　2.铝阳极化学成份Chemical composition of aluminum anode　　3.铝阳极电化学性能Electrochemical performance of aluminum anode　　4.储管内用铝牺牲阳极参数表Aluminum sacrificial anode parameter table for storage tube　　5、产品参考图片Product reference picture

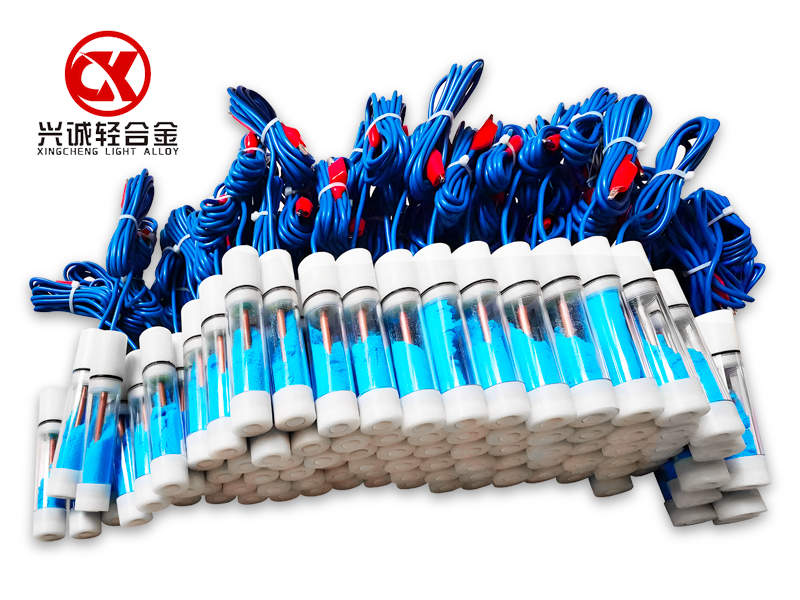

便携式参比电极Portable reference electrode　　1、产品介绍 Product introduction　　参比电极是阴极保护系统中重要的组成部分之一。它即可用来测量被保护构筑物的电位，又可作为恒电位仪自动控制的信号源。　　Reference electrode is one of the important components in cathodic protection system. It can be used to measure the potential of the protected structure and can be used as the signal source automatically controlled by the potentiostat.　　2、产品应用 Product application　　(1)精确监测阴极保护状态，用于牺牲阳极保护的电位测量。　　(1) Accurately monitor the state of cathodic protection, used for potential measurement of sacrificial anode protection.　　(2)在外加电流阴极保护系统中,作自动控制的稳定信号源,适用于埋地管道及地下金属构筑物的阴极保护工程。　　(2) In the impressed current cathodic protection system, as an automatic control of the stable signal source, suitable for the cathodic protection of buried pipelines and underground metal structures.　　(3)可埋设在需要监测而又不能进入的位置。如:大型容器底中心位置;地下燃料库与化学贮罐之间不能接近的位置;城市路面底下的管网等。可在工程施工期间预先埋设,长期使用。　　(3) Can be buried in the need of monitoring but cannot enter the position. Such as: large container bottom center location; Inaccessible locations between underground fuel storage and chemical storage tanks; Urban roads under the network, etc. Can be buried in advance during the construction of the project, long-term use.　　(4)管道阴极保护的遥测信号源。　　(4) Telemetry signal source for pipeline cathodic protection.　　3、使用方法 Method of use　　1.打开端帽，将硫酸铜晶体倒入电极管体内。　　1, hit the beginning cap, the copper sulfate crystal into the electrode tube body.　　2.再倒入适量的蒸馏水或纯净水，使硫酸铜晶体溶解后形成饱和硫酸铜溶液。饱和的标志就是电极管体一直保持有晶体存在。拧紧后即可用来测量电位。　　2, then pour the right amount of distilled water or pure water, make the copper sulfate crystal dissolved after the formation of saturated copper sulfate solution. A sign of saturation is the constant presence of crystals in the electrode tube. After tightening, it can be used to measure potential.　　3.测量电位时，电极体插入电介质(水或土壤)中，对土壤，只要其端部和土壤接触即可，测量时尽量靠近管道以减小管地电位的影响。电位测量时万用表表笔一端接参比电极引出线，一端连接测试线或测试端子。　　3.When the potential is measured, the electrode body is inserted into the dielectric (water or soil). For the soil, as long as its end is in contact with the soil, it can be measured as close as possible to the pipe to reduce the influence of the pipe ground potential. For potential measurement, connect one end of the multimeter to the reference electrode lead wire and the other end to the test wire or test terminal.　　4、技术指标Technical indicators　　5、产品参考图片Product Reference picture

　　腐蚀是世界各国共同面临的问题，据有关统计,每年腐蚀损失约占各国GDP的3～5%，远远大于自然灾害、各类事故损失的总和。腐蚀问题已经成为影响国民经济和社会可持续发展的重要因素之一。研究表明，我国的腐蚀总成本约占当年GDP的3.34%，总额超过2万1千亿元人民币，相当于每个中国人当年承担1555多元的腐蚀成本。　　“我国腐蚀状况及控制战略研究”项目科学家、中国科学院海洋研究所侯保荣院士代表项目组作报告。侯保荣院士介绍说，该项目围绕我国基础设施、交通运输、能源、水环境、生产制造及公共事业等领域腐蚀状况开展调查研究，在广泛深入调查研究基础上获取全国腐蚀成本数据，并揭示我国腐蚀控制领域存在的问题及制约其发展的主要因素，提出解决我国腐蚀控制领域所存在的问题的战略建议和对策。项目组希望通过一系列的调查数据，引发全社会对防腐蚀技术更加关注，构建腐蚀控制经济模型，建立全国腐蚀损失及其控制数据库，推动中国防腐产业的快速科学发展。侯保荣院士据了解，该项目的研究领域涉及公路桥梁、港口码头、水利工程、市政管网、海洋平台、飞机、汽车、化工、冶金及采矿业等30个行业。研究人员采用发放问卷、实地调研、专家咨询、电话访谈、学术讨论、大会交流、查阅文献、国外考察等方式，通过100多位专家一年多的努力，获得了大量可靠数据，撰写行业调查报告30余份，出版专著20余部，并联合中国腐蚀与防护学会经过科学计算得出了我国腐蚀成本。　　腐蚀是自然界中所有物质都要面对的消损破坏现象，具有普遍性、隐蔽性、渐进性和突发性的特点，它给人类造成了巨大的损失，不仅消耗资源，污染环境，而且造成了大量的工业事故，危及人类的健康和安全。例如，2013年11月22日，黄岛区输油管道发生爆炸事故，共造成62人遇难，136人受伤，直接经济损失7.5亿元。国务院重大事故调查组发表报告称，事故直接原因为“输油管道与排水暗渠交汇处管道腐蚀减薄、管道破裂”，引发爆炸。　　11·22青岛输油管道爆炸事故现场同时，每年数以亿万吨的材料腐蚀与失效产物不予控制的流失到自然环境中，带来巨大的资源浪费，对自然环境也带来严重的影响，其中毒性的腐蚀产物通过人类食用的植物和动物呈指数倍的聚集后，严重影响到人类的身体健康，对生态平衡产生的破坏。　　与欧美等发达国家相比，我国腐蚀调查工作起步晚，覆盖领域优先，亟待开展全国层面的腐蚀成本调查和防腐策略的研究，加强人们对腐蚀危害的认识，提高人们的防腐意识。侯保荣院士指出，腐蚀是安全问题、是经济问题、是生态文明问题，腐蚀防护是发展战略的重要内容，腐蚀防控力度是国家文明和繁荣程度的反映。项目组将联合20多位院士，向国务院提交“关于将我国基础设施及重大装备腐蚀防护安全纳入国家战略的建议”，呼吁加快推动我国腐蚀防护技术水平的提高，科学降低腐蚀损失

　　1) 检查接线柱与大地绝缘情况，电阻值应大于100千欧,用万用表测量,若小于此值应检查接线柱与外套钢管有无接地,若有,则需更换或维修。　　2) 测试桩应每年定期刷漆和编号。　　3) 防止测试桩的破坏丢失,对沿线城乡居民及儿童作好爱护国家财产的宣传教育工作。

　　在施工中，阴极保护的测试装置应该和其他阴极保护系统同时安装。安装测试装置的时候应该沿着被保护管道的方向设定位置，彼此相邻的两个测试装置间隔距离应该在1公里到3公里之间。如果管道经过城市乡镇或者工业园区，测试装置的相邻间隔距离不应该超过1公里，如果测试到受杂散电流干扰影响的地区，测试装置的间隔距离更应该适当的加密。测试装置一般安置的环境有：被保护管道与交流或直流电气化铁路交叉或者平行段；安装绝缘接头的地方；连接接地系统的地方；装有金属套管的位置；被保护管道与其他管道或者结构有连接额地方；辅助试片及接地装置连接的地方；管道与周围道路或者堤坝交叉通过的地方；穿越铁路或者流水的地方；与外部金属结构建筑物相邻的地方等。安装测试装置的时候至少有两个电缆与被保护管道相连接，而且使用的电缆应该采用颜色区别，或者做其他标志进行区分，并且要做到全线统一。

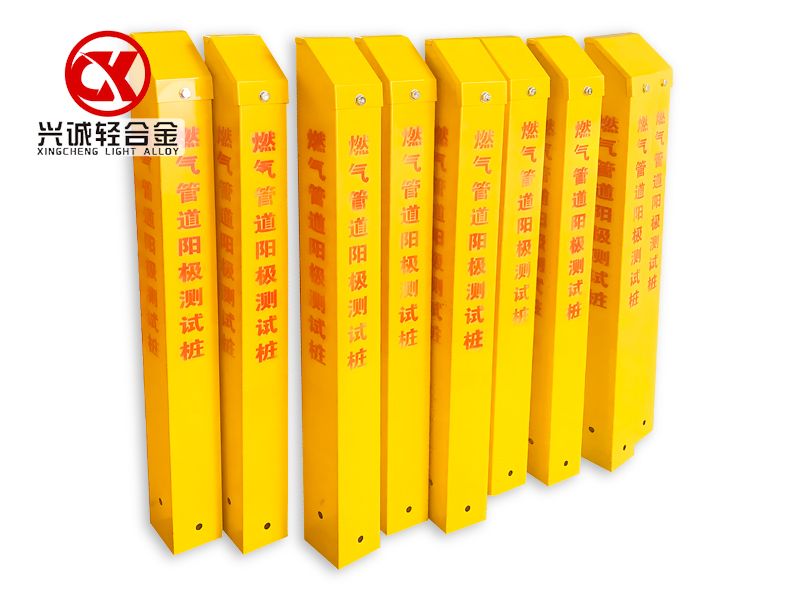

　　主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。 测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。

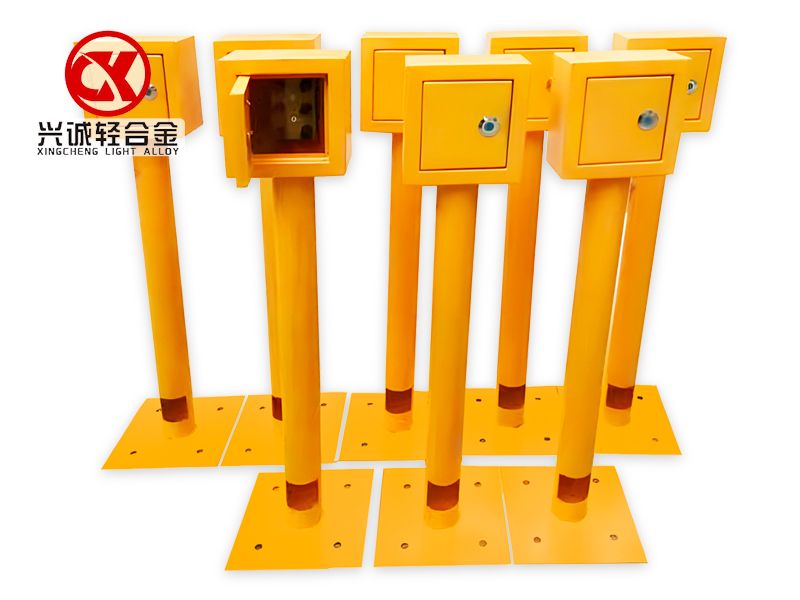

　　测试桩设计为多功能测试桩，用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。测试桩用于管道电位、电流、绝缘性能的检测。　　测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。　　按材质分:　　钢质测试桩、水泥测试桩、塑料测试桩。钢质测试桩又分为碳钢测试桩和不锈钢测试桩。　　按功能分:　　● 电位测试桩:主要用于检测保护电位　　● 牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数　　● 电流测试桩:测量管中电流　　● 保护效果测试桩:连接测试片。

　　监测金属电位所用的参比电极应该工作稳定、可靠，并且便宜、易于制作、安装和使用方便。　　电极的类型：　　一类是可逆电极——甘汞电极、硫酸铜电极　　优点：电位稳定，监测值精确度高。　　缺点：易损坏，安装、固定较困难。　　另一类固体金属电极—固体金属电极　　特点：应用于电位范围较宽的系统，且制作简单，使用方便。　　参比电极的安装位置，一般选在距阴极远或电位低的部位。

　　参比电极是可逆电极体系，它在规定的条件下具有稳定的重现的可逆电极电位。通常对参比电极的主要要求是：　　（1）电极的可逆性比较好，不易极化。这就要求参比电极为可逆电极而且交换电流密度大(>10-5A/cm2)。当电极流过的电流小于10-7A/cm2时，电极不极化。即使短时间流过稍大的电流，在断电后电位能很快回复到原来的数值。　　（2）电极电位比较稳定，且较靠近零电位，不易极化或钝化。参比电极制各后，静置数天以后其电位应稳定不变。　　（3）电位重现性好。不同人或各次制作的同种参比电极，其电位应相同。每次制作的各参比电极，在稳定后其电位也应相同，其差值应小于lmV。　　（4)温度系数小，即电位随温度变化小。而且当温度回复到原先的温度后，电位应迅速回到原电位值。　　（5）制备、实际使用和维护比较方便，经久耐用。能满足上述要求的参比电极有氢电极、甘汞电极、硫酸亚汞电极、氧化汞电极、氯化银电极等。这些电极多数为第二类电极。
